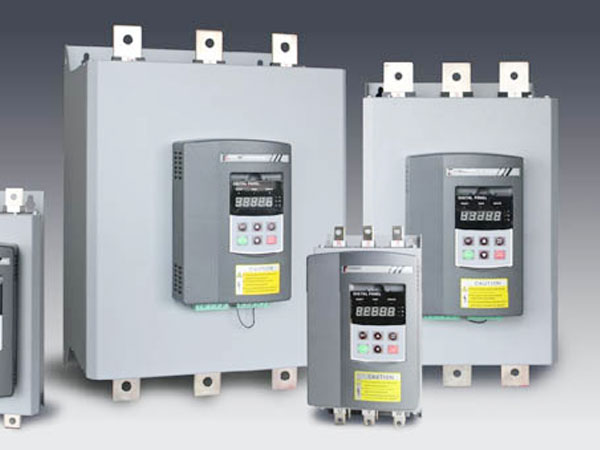

1. Giới thiệu chung
Động cơ không đồng bộ 3 pha được dùng rộng rãi trong công nghiệp, vì chúng có cấu trúc đơn giản, làm việc tin cậy, nhưng có nhược điểm dòng điện khởi động lớn, gây ra sụt áp trong lưới điện. Phương pháp tối ưu hiện nay là dùng bộ điều khiển điện tử để hạn chế dòng điện khởi động, đồng thời điều chỉnh tăng mô men mở máy một cách hợp lý, vì vậy các chi tiết của động cơ chịu độ dồn nén về cơ khí ít hơn, tăng tuổi thọ làm việc an toàn cho động cơ. Ngoài việc tránh dòng đỉnh trong khi khởi động động cơ, còn làm cho điện áp nguồn ổn định hơn không gây ảnh hưởng xấu đến các thiết bị khác trong lưới.
Phương pháp khởi động được áp dụng ở đây là cần hạn chế điện áp ở đầu cực động cơ, tăng dần điện áp theo một chương trình thích hợp để điện áp tăng tuyến tính từ một giá trị xác định đến điện áp định mức. Đó là quá trình khởi động mềm (ramp) toàn bộ quá trình khởi động được điều khiển đóng mở thyristor bằng bộ vi sử lý 16 bit với các cổng vào ra tương ứng, tần số giữ không đổi theo tần số điện áp lưới. Ngoài ra còn cung cấp cho chúng ta những giải pháp tối ưu nhờ nhiều chức năng như khởi động mềm và dừng mêm, dừng đột ngột, phanh dòng trực tiếp, tiết kiệm năng lượng khi non tải. Có chức năng bảo vệ động cơ như bảo vệ quá tải, mất pha ...
* Những ứng dụng điển hình của bộ khởi động mềm
- Động cơ điện cho chuyên chở vật liệu.
- Động cơ bơm.
- Động cơ vân hành non tải lâu dài.
- Động cơ có bộ chuyển đổi (ví dụ hộp số, băng tải ..)
- Động cơ có quán tính lớn (quạt, máy nén, bơm, băng truyền, thang máy, máy nghiền, máy ep, máy khuấy, máy dệt …
* Những đặc điểm khác:
- Bền vững tiết kiệm không gian lắp đặt.
- Có chức năng điều khiển và bảo vệ.
- Khoảng điện áp sử dụng 200 – 500 V, tần số 45 – 65 Hz.
- Có phần mềm chuyên dụng đi kèm.
- Lắp và đặt chức năng dễ dàng.
2. Kỹ thuật khởi động và dừng.
a. Những nét chính
Mạch lực của hệ thống khởi động mềm gồm 3 cặp thyristor đấu song song ngược cho 3 pha. Vì mô men động cơ tỉ lệ với bình phương điện áp, dòng điện tỉ lệ với điện áp, mô men gia tốc và dòng điện khởi động được hạn chế thông qua điều chỉnh trị số hiệu dụng của điện áp. Quy luật điều chỉnh này trong khi khởi động và dừng nhờ điều khiển pha (kích, mở 3 cặp thyristor song song ngược) trong mạch lực. Như vậy, hoạt động của bộ khởi động mềm hoàn toàn dựa trên việc điều khiển điện áp khi khởi động và dừng, tức là trị số hiệu dụng của điện áp là thay đổi.
Nếu dừng động cơ, mọi tín hiệu kích mở thyristor bị cắt và dòng điện dừng tại điểm qua không kế tiếp của điện áp nguồn.

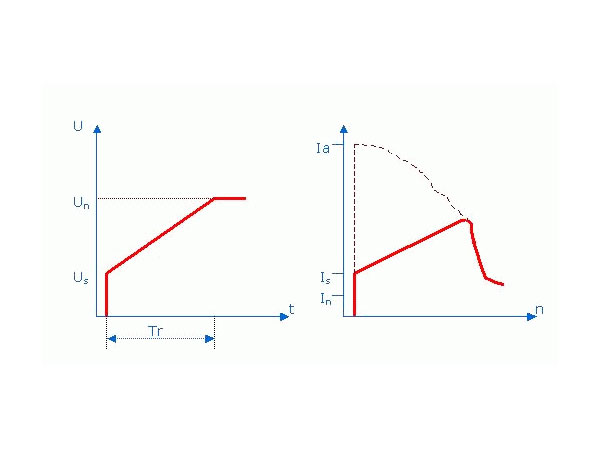

Giải thích:
IA – Dòng điện ban đầu khi khởi động trực tiếp.
IS – Dòng điện bắt đầu có ramp điện áp.
In – Dòng điện định mức của động cơ.
Us – Điện áp bắt đầu ramp.
Un – Điện áp định mức của động cơ.
tr - Thời gian ramp.
n - Tốc độ động cơ.
IA – Dòng điện ban đầu khi khởi động trực tiếp.
IS – Dòng điện bắt đầu có ramp điện áp.
In – Dòng điện định mức của động cơ.
Us – Điện áp bắt đầu ramp.
Un – Điện áp định mức của động cơ.
tr - Thời gian ramp.
n - Tốc độ động cơ.
Nếu phát hiện động cơ đạt tốc độ yêu cầu trước khi hết thời gian đặt của bộ khởi động mềm, điện áp vào lập tức được tăng lên 100% điện áp lưới, đó chính là chức năng phát hiện tăng tốc.

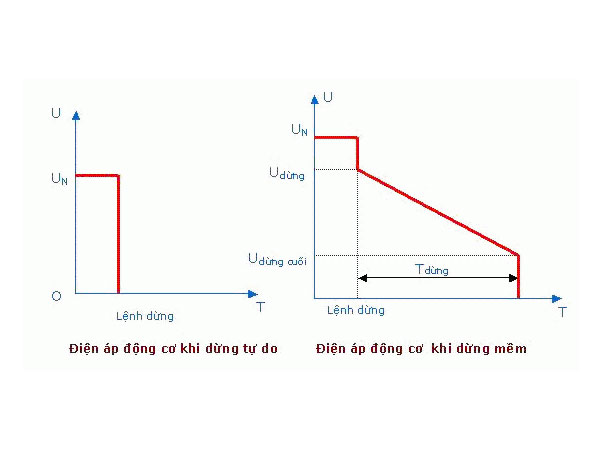

b. Dừng tự do theo quán tính
Nếu điện áp cấp bị cắt trực tiếp, động cơ chạy theo quán tính cho tới khi dừng trong khoảng thời gian xác định. Thời gian dừng với mômen quán tính nhỏ có thể rất ngắn, cần tránh trường hợp này đề phòng sự phá huỷ về cơ và sự dừng tải đột ngột không mong muốn.
c. Dừng mềm
Không nên cắt trực tiếp các động cơ có mômen quán tính nhỏ như băng truyền, thang máy, máy nâng để đảm bảo không nguy hiểm cho người, thiết bị và sản phẩm.
Nhờ chức năng dừng mềm mà điện áp động cơ được giảm từ từ trong khoảng từ 1 đến 20 giây tuỳ thuộc vào yêu cầu. Điện áp ban đầu cho dừng mềm Ustop = 0,9Un và điện áp cuối quá trình vào khoảng 0,85 điện áp ban đầu. Thời gian ramp điện áp tới 1000 giây cùng điện áp đầu và cuối quá trình dừng mềm đặt theo chương trình.
b. Dừng tự do theo quán tính
Nếu điện áp cấp bị cắt trực tiếp, động cơ chạy theo quán tính cho tới khi dừng trong khoảng thời gian xác định. Thời gian dừng với mômen quán tính nhỏ có thể rất ngắn, cần tránh trường hợp này đề phòng sự phá huỷ về cơ và sự dừng tải đột ngột không mong muốn.
c. Dừng mềm
Không nên cắt trực tiếp các động cơ có mômen quán tính nhỏ như băng truyền, thang máy, máy nâng để đảm bảo không nguy hiểm cho người, thiết bị và sản phẩm.
Nhờ chức năng dừng mềm mà điện áp động cơ được giảm từ từ trong khoảng từ 1 đến 20 giây tuỳ thuộc vào yêu cầu. Điện áp ban đầu cho dừng mềm Ustop = 0,9Un và điện áp cuối quá trình vào khoảng 0,85 điện áp ban đầu. Thời gian ramp điện áp tới 1000 giây cùng điện áp đầu và cuối quá trình dừng mềm đặt theo chương trình.
Như vậy, thực chất dừng mềm là cố ý kéo dài quá trình dừng bằng cách giảm từ từ điện áp nguồn cung cấp vào động cơ sew. Nếu trong quá trình dừng mà có lệnh khởi động, thì quá trình dừng này lập tức bị huỷ bỏ và động cơ được khởi động trở lại.
d. Tiết kiệm năng lượng khi non tải
d. Tiết kiệm năng lượng khi non tải
Nếu động cơ điện vận hành không tải hay non tải, trong trường hợp này khởi động mềm giúp tiết kiệm điện năng nhờ giảm điện áp động cơ tới gia trị U0, việc giảm điện áp do đó làm giảm dòng điện, dẫn đến giảm bớt cả tổn hao đồng và tổn hao sắt %.
